バーコントロール小型圧力スイッチ

ドイツ HERION & RAU Fluidtechnik GmbH製の小型圧力スイッチは様々な用途・分野に応じて最適なものをお選びいただけます。また、その信頼性の高さから世界中の企業で採用されております。

ポイント

省エネ

マイクロスイッチ接点がスライド式で、純銀メッキまたは金メッキの為微小電流での使用が可能！

だから、PLC等の電子回路への組込みなどにも最適です。

長寿命

交換回数を減らすのでメンテナンスコストの削減になります。（使用回数）

100万回以上汎用小型圧力スイッチには1500万回以上の高耐久モデル有

使いやすい

メンテナンス性が良い機械式（メカ式）

装置の作動不良発生時に早期の原因究明ができ、復帰が早い。

デジタル制御ではないので、交換時にプリント基板総取替が不要など。

低価格＆短納期

価格的にメリットがあり、短納期も対応いたします。

豊富なオプション

SUS製・低温・蒸気用・表示灯・接続方法等の豊富なオプションが揃っています。

お客様の仕様に合わせた製品を提案させていただきます。

商品一覧

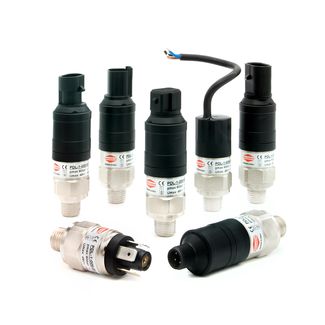

超小型圧力スイッチ VDL・PDL・MDL・HDLシリーズ

PDFカタログ

特徴: PLC等の電子回路での使用可能; 耐久性１００万回以上(一般型）; CE認定品（EU基準73/23/EWG準拠）; 空気、油、水から薬液、蒸気など幅広い流体に対応; 豊富な採用実績

流体: VDL, PDL, MDL : 非侵蝕性気体・液体; HDL : 油圧作動油、水、気体(要相談）

設定圧力範囲: VDL(真空): -0.085～0.1Mpa; PDL(低～中圧) : 0.02～1.6MPa(耐圧6.0MPa); MDL(低～中圧、高圧): 0.02～1.6MPa(耐圧20MPa); HDL(高圧): 0.6～32MPa(耐圧35MPa)

接続口径: R1/4 または G1/4

使用電圧範囲: 6～100V（DC・AC); *48V以上アース無し・CE認証外

最小電流値: 5mA

最小付加電力: 50mW

繰り返し精度: ±2％（圧力設定値に対して）

最高切替頻度: 60回/分）

温度範囲: -20～80℃

耐衝撃性: 30G

応差ヒステリシス）: 調整不可

IP規格: IP00 : 標準品; IP67 : オプション品(*); (*)M12コネクターまたはモールドケーブル付き

オプション: 本体ステンレス製、M12コネクター; モールドケーブル付、接点金メッキ（微小電流用）

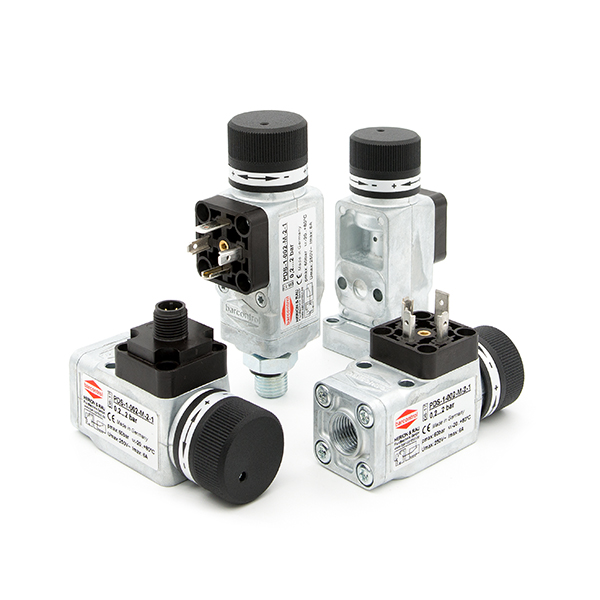

汎用小型圧力スイッチ VDS・PDS・HDSシリーズ

PDFカタログ

特徴: 堅牢な構造かつ、調整ノブが外側にあるため現場での精密な圧力設定が容易に行えます。; オプションで表示灯をつけることができます。; 圧力カウンター用として最適の長寿命モデルあり1500万回以上）: HDSモデルのオプション

流体: VDS : 気体のみ; PDS, HDS : 非侵蝕性気体・液体、エア、ガス、水油圧作動油等

設定圧力: VDS: -85～-15kPa(耐圧2MPa); PDS: 0.02～3.0MPa(耐圧6MPa); HDS: 1.0～32MPa(耐圧32MPa)

接続口径: G1/4メス, ISOフランジ, G1/4オス; R1/4回転, Rc1/4メス, DIN端子

使用電圧範囲: 6～230V（DC・AC)

最小電流値: 5mA

最小付加電力: 50mW

繰り返し精度: ±2％（圧力設定値に対して）

最高切替頻度: 60回/分）

温度範囲: -20～80℃

耐衝撃性: 30G

応差（ヒステリシス）: 調整不可

IP規格: IP65

オプション: SUSボディ（PDSのみ）; 接点金メッキ（微小電流用）; モールドケーブル、; 長寿命タイプ（1500万回以上）

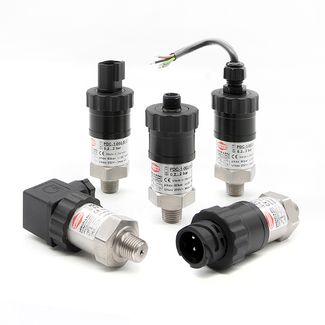

小型圧力スイッチ PDC・MDC・HDCシリーズ

PDFカタログ

特徴: 空気圧・油圧などに実績豊富な汎用タイプ; PLCなど電子回路での使用可能; 耐久性 100万回以上; CE認定品（EU基準 73/23/EWG準拠）

流体: 非侵蝕性気体・液体; 機械作動油、潤滑油など

設定圧力: PDC: 0.02～1.6MPa（耐圧6MPa); MDC: 0.10～3.0MPa（耐圧25MPa); HDC: 1.00～32 MPa（耐圧35MPa)

接続口径: R1/4, G1/4

最小電流値: 5mA

最小付加電力: 50mW

繰り返し精度: ±2％（圧力設定値に対して）

最高切替頻度: 60回/分）

温度範囲: -20～80℃

耐衝撃性: 30G

応差（ヒステリシス）: 調整可

IP規格: IP65 ：標準品; IP67 ：オプション品(*); (*)M12コネクターまたはモールドケーブル付き

オプション: 本体ステンレス製、M12コネクター; モールドケーブル付、接点金メッキ（微小電流用）

導入事例

機械設備および各種プラント

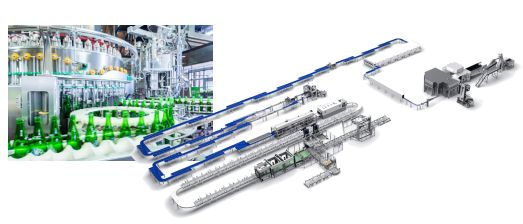

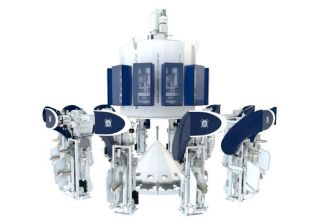

充填装置（粉体）		充填装置（液体）

目的	袋内の圧力をチェックし、風袋が所定の位置にあるか確認	目的	空気圧ラインの圧力チェック
使用機種	PDL	使用機種	PDS
特長	高頻度、粉塵環境に適応	特長	極めて高い信頼性と防水性（IP67)
ユーザー例	HAVER & BOECKER mollers, Libra等	ユーザー例	KRONES, HAUNI KESTERMANN, OPTIMA等

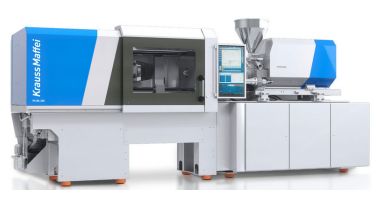

油圧プレス（金属加工）		射出成型機（プラスチック等）

目的	プレス圧のチェック	目的	油圧をチェックし、異常時は機械停止
使用機種	HDS	使用機種	HDS
特長	衝撃に強く、高寿命	特長	ヒステリシス小、高耐久性
ユーザー例	WEINGARTEN, schuler 国内A社等	ユーザー例	Krauss Maffei, NETSTAL WINDSOR, Sumitomo DEMAG等

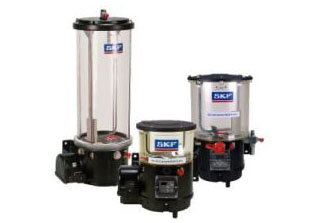

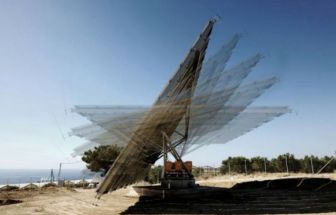

太陽光発電施設		集中潤滑装置

目的	油圧ユニットの圧力管理	目的	ポンプの圧力漏れチェック
使用機種	HDC	使用機種	PDL, HDL
特長	ヒステリシス大（3MPa)	特長	コンパクト、高性能
ユーザー例	WEBER-HYDRULIK HAWE, Rexroh等	ユーザー例	LINCOLN, SKF LUBRIMATIK等

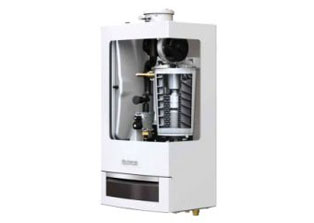

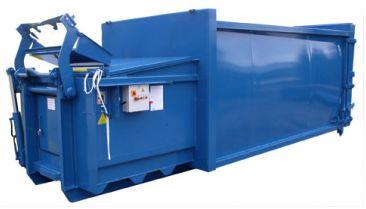

ボイラー、熱交換機等		ゴミ圧縮機（油圧）

目的	水が止まった時に燃焼を停止	目的	油圧シリンダーの制御
使用機種	PDL, PDE	使用機種	HDS
特長	長寿命・防水・低コスト	特長	過酷な環境下でも切換点が安定
ユーザー例	Hoval, Vaillant viessmann等	ユーザー例	ARGO HYTOS, Husmann BUHLER等

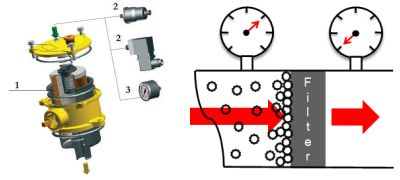

滅菌器（蒸気）		フィルター

目的	蒸気圧が掛かっているかの確認	目的	目詰まりチェック
使用機種	PDL(SUSダイヤフラム）	使用機種	PDL, PDC
特長	高温で使用可能（130℃）	特長	ヒステリシス小、低コスト
ユーザー例	MELAG, 国内B社	ユーザー例	HANSA FLEX, ARGO HYTOS MP FILTER, HYDAC, Rexroth

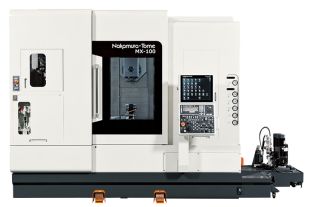

加工機（油圧、空気圧）		テーブルリフター（油圧）

目的	CNC等の油圧クランプをモニタリング	目的	油圧リフターの油圧チェック
使用機種	PDS, MDC, PDC	使用機種	PDL, HDL
特長	高信頼性、豊富な実績	特長	防水性、高信頼性
ユーザー例	国内C社、D社 HYUNDAI等	ユーザー例	国内E社等

車両、輸送関係

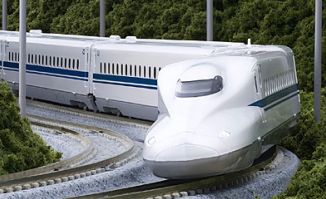

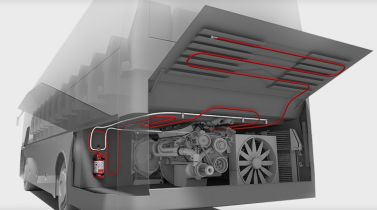

車載消火装置（バス、消防車、鉄道、船舶）		鉄道（ブレーキ、ドア等）

目的	消火剤の圧力チェック及びガスボトルの漏れケーブル断線のアラーム用	目的	ブレーキの空気圧チェック
使用機種	PDL, PDC, HDC	使用機種	PDL（車両用特殊ケーブル付き）
特長	漏れなし、ステンレス製、IP67	特長	極めて高い信頼性
ユーザー例	ROTAREX, SIEMENS VTI, 国内メーカーF社等	ユーザー例	SBB, MTR, BONBARDIER 港鐵, 国内メーカーG社等

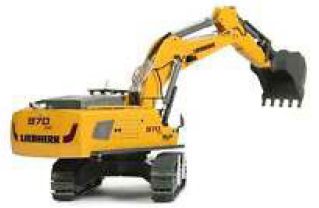

建設車両（パワーショベル、ブルドーザー等）		フォークリフト

目的	油圧系統の圧力チェック油圧フィルタの目詰まりチェック	目的	リフターの油圧をチェック
使用機種	MDL	使用機種	HDL
特長	高圧ラインでの低圧チェック	特長	高圧ピークへの耐性
ユーザー例	CAT, HYUNDAI, VOLVO LIEBHERR, 国内H社等	ユーザー例	JUNGHEMRICH, Linde, KION MANITOU, domnick+mullr

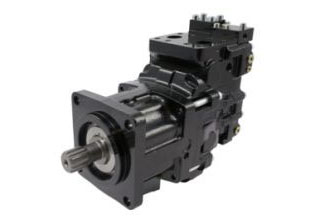

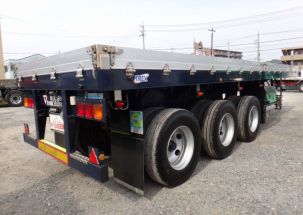

トレーラー		油圧モーター

目的	油圧テールリフトの過圧チェックエアブレーキの最低圧チェック	目的	油圧ポンプの過圧状態をチェック
使用機種	PDL, HDL	使用機種	HDL
特長	防水性（IP67)、高信頼性	特長	防水性(IP67)
ユーザー例	KRONE, 国内I社等	ユーザー例	MILDE-HYDRAULIK, HAINZL THUMM, HAWE
